免维护电器至今已装车近五年，但仍然不断出现出现故障不会判断、不会处理而造成处理延时、扩大影响的问题，为便于乘务员及110指挥中心更好的掌握免维护电器的应急故障处理，现将免维护电器故障处理方法重新明确，要求各运用及110指挥中心认真学习，做到记名传达，人人清楚。

一、QBC、RBC、FLC、LLC、GFC、GLC、XQC1电磁接触器。

故障现象：不吸合、主触头烧损，辅助连锁烧损或卡滞。

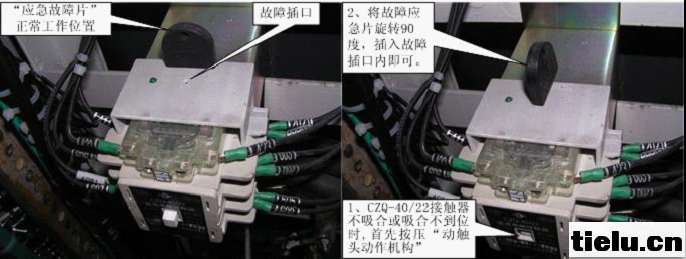

1、西安开天CZQ-40/22型电磁接触器故障处理如下：

A、主触头或辅助连锁烧损或卡滞，可采用短接线短接烧损的触头方法处理。

B、不吸合（线圈故障，联动机构卡滞）时，按下图解中序号顺序应急处理。

免维护电器故障现象及处理方法图解.doc

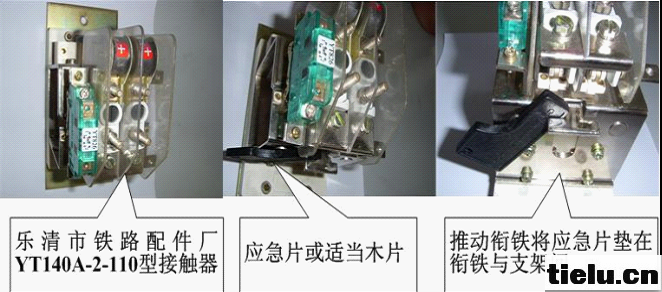

2、乐清市铁路配件厂YT140A-2-110型接触器故障处理如下：

A、主触头或辅助连锁烧损或卡滞，可采用短接线短接烧损的触头方法处理。

B、不吸合（线圈故障，联动机构卡滞）时，按下图解中进行应急处理。


3、天水西星电气有限责任公司CZ28-40T/20电磁接触器故障处理如下：

A、主触头或辅助连锁烧损或卡滞，可采用短接线短接烧损的触头方法处理。

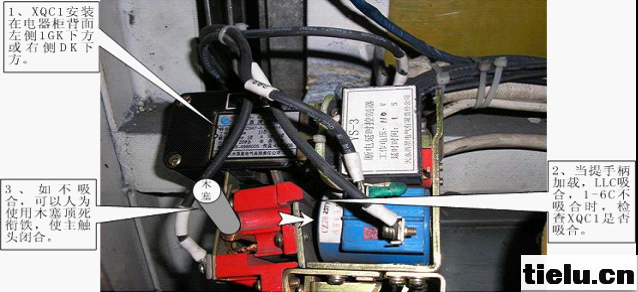

B、不吸合（线圈故障，联动机构卡滞）时，按下图解中序号顺序应急处理。（以XQC1接触器为例，QBC、RBC、FLC、LLC、GFC、GLC处理方法相同）


二、QC、LC、YC电磁接触器

故障现象：不吸合，主触头烧损，辅助连锁烧损或卡滞。

1、西安开天QCC1-01.04或01.08型电磁接触器故障处理如下：

A、QCC1-01.08型QC接触器无应急故障钥匙，不吸合时，可使用绝缘棒迅速推动衔铁，使主触头吸合。

B、QCC1-01.08型LC、YC主触头烧损时，可以采用合并大线的方法维持运行。

C、QCC1-01.08型LC、YC接触器不吸合时，按下图解进行应急处理。

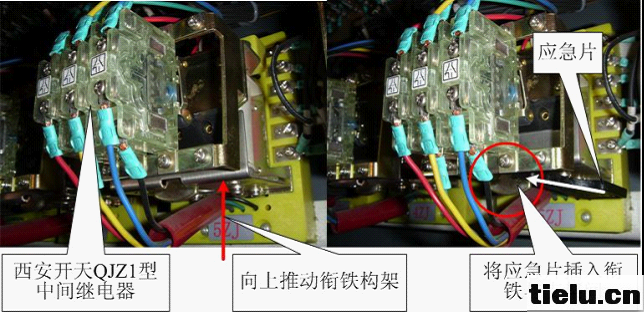

推动衔铁，使用应急片垫在衔铁与应急架之间即可。

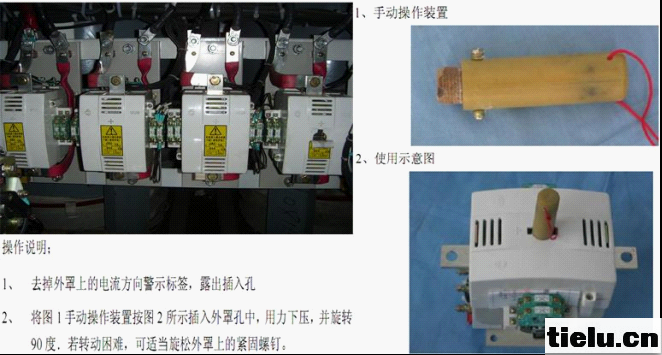

2、YCC16Q77 系列直流无弧电磁接触器故障处理如下：

A、YCC16Q77 系列直流无弧电磁接触器中QC接触器禁止手动故障处理。

B、YCC16Q77 系列LC、YC接触器不吸合时，按下图解进行应急处理。


三、1-6C主接触器

故障现象：不吸合、主触头烧损或不接触。

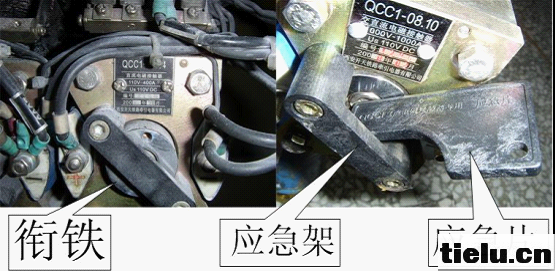

1、西安开天QCC1-08.10型电磁接触器（双线圈）故障处理如下：

A、将对应电机故障开关置“故障位”，甩电机维持运行。

B、不吸合时，使用应急片，人为推动衔铁，将应急片垫在衔铁与应急架之间即可。

注意：人为顶死主接触器后，机车不能正常换向，需要手动换向。

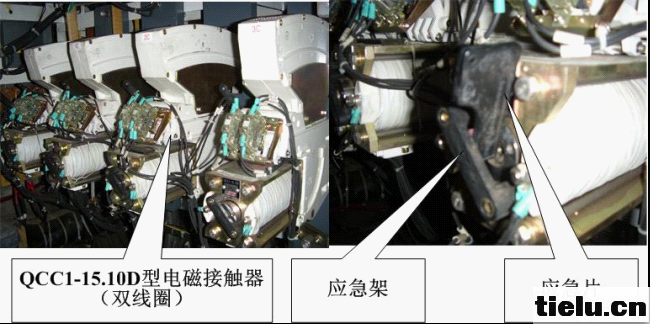

2、西安开天QCC1-15.10D型电磁接触器（单线圈）故障处理如下：

A、QCC1-15.10D型电磁接触器（单线圈）易出现主触头支架折损的故障，故障现象为接触器吸合，电机无电流，此时，采用切除电机的方法维持运行。

B、不吸合时故障处理同QCC1-08.10型电磁接触器（双线圈）。

注意：人为顶死主接触器后，机车不能正常换向，需要手动换向。

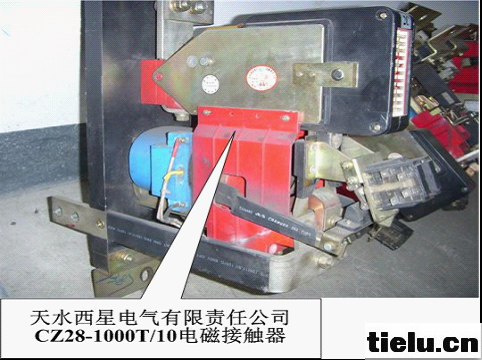

3、天水西星电气有限责任公司CZ28-1000T/10电磁接触器故障处理如下：

不吸合、主触头烧损时，将对应电机故障开关置“故障位”，切除电机维持运行。

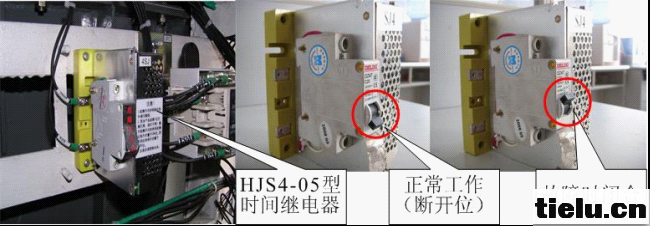

四、电磁主接触器延时继电器HJS4-05型时间继电器

故障现象：提手柄后，LLC吸合、1-6C不吸合。

故障处理如下：

A、闭合2K,4SJ红色指示灯亮，加载后，红、黄、绿色指示灯亮，否则为4SJ故障。

B、撤出4SJ故障开关封贴。
