闭塞与列控概论第十讲移动闭塞概述

移动闭塞(MovingBlock)系统是一种采用先进的通信、计算机、控制技术相结合的列车控制系统，国际上又习惯称为基于通信的列车控制系统CBTC(CommunicationBasedTrainContro1)。在铁路上尚无应用实例，在城市轨道交通中，运用较多。1移动闭塞的概念移动闭塞(MovingBlock，MB)是相对于固定闭塞而言的。固定闭塞有固定的闭塞分区，移动闭塞则没有固定的闭塞分区。

一般谈及移动闭塞时是笼统而言，细说起来，移动闭塞又可分出几种方式：

考虑先行列车的位置与速度的移动闭塞系统(MB—V方式)。这种方式保证在先行列车非常制动停车位置前，后续列车能以常用制动停车。

(2)不考虑先行列车的速度的移动闭塞系统(MB—VO方式)。这种方式只考虑先行列车的位置，不考虑先行列车的速度，即设定先行列车为停车。显然MB—VO方式比MB—V方式，车地间需交换的信息量减少了，技术上的复杂程度减小了，列车之间最小间隔L加大了。

考虑先行列车速度的准移动闭塞系统(SMB—V方式)。准移动闭塞(SemiMOvingBlock)采用一次连续速度控制曲线，追踪的目标点为先行列车所占用的闭塞分区始端。准移动闭塞在一定的条件下，其缩短列车之间最小间隔的效果接近移动闭塞。

2移动闭塞系统的特点移动闭塞系统摆脱了用轨道电路判别列车对闭塞分区占用与否，突破了固定或准移动闭塞的局限性，具有更大的优越性和特点，主要表现在以下方面。

(1)实现列车与轨旁设备实时双向通信，且信息量大。(2)可减少轨旁设备，便于安装维修，有利于紧急状态下利用线路作为人员疏散的通道，有利于知识讲座降低系统全寿命周期内的运营成本。

(3)便于缩短列车编组、进行高密度运行；可以缩短站台长度和端头站的尾轨长度，降低土建工程投资；有利于实现线路列车双向运行而不增加地面设备。

(4)可适应各种类型、各种车速的列车，由于移动闭塞系统基本克服了准移动闭塞和固定闭塞系统地对车传输信息发生跳变的缺点，从而提高了列车运行的平稳性，增加了乘客的舒适度。

(5)可以实现节能控制、优化列车运行统计处理、缩短运行时分等多目标控制。

(6)移动闭塞系统，尤其是采用高速数据传输方式的系统，将带来信息利用的增值和功能的扩展，有利于现代化水平的提高。

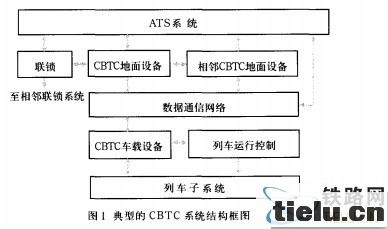

(7)由于移动闭塞系统具有很高的实时性和响应性的要求，其对系统的完整性要求高于其它制式的闭塞方式，系统的可靠性也有更高要求。3移动闭塞ATC系统的构成典型的基于通信的列车控制系统(CBTC)的结构框图，如图1所示。数据通信网络15区[图l典型的CBTC系统结构框图由图1可见，整个CBTC系统包括CBTC地面设备(含联锁)和CBTC车载设备，地面和车载设备通过“数据通信网络”连接起来，构成系统的核心。CBTC设备和ATS设备共同构成基于通信的移动闭塞ATC系统。

LectureCourse4移动闭塞的车一地信息传输方式移动闭塞ATC系统就车一地双向信息传输方式而言，可分为：基于电缆环线传输方式(ILCBTC)；基于无线通信传输方式(RFCBTC)；基于其它数据传输媒介的传输方式。RFCBTC系统中通常采用的扩展频谱方式有：直接序列扩频和跳频扩频方式。其它数据传输媒介传输方式有：点式应答器、自由空间波、裂缝波导管和漏泄电缆等方式。5移动闭塞的列车定位技术列车定位技术在列控系统中具有重要地位，CBTC系统中列车定位信息的主要作用是：为保证安全列车间隔提供依据，CBTC系统对在线的每一列车，能计算出至前行列车尾部距离，或距进站信号点的距离，从而对它实施有效速度控制；作为列车在车站停车后打开车门以及屏蔽门的依据；作为无线基站接续的依据。目前，在列车自动控制系统中得到应用的列车定位技术主要有：测速定位法、查询一应答器法、交叉感应线圈法、卫星定位法、多谱勒雷达法、无线扩频列车定位、惯性列车定位、航位推算系统定位、漏泄波导法和漏泄电缆法等。CBTC系统检测列车完整性的最常用方法是在列车尾部安装无线通信设备，它能不间断地发出无线信号给列车头部的车载设备，一旦头尾通信中断，则认为列车完整性出现问题。6国内第一个开通的移动闭塞系统武汉轨道交通一号采用了Seltrac列车自动控制系统，这是我国第一个已经开通的移动闭塞式ATC系统。武汉轨道交通一号于2004年9月28日开通，线路长10．23kni，设计的最小行车间隔为90s。

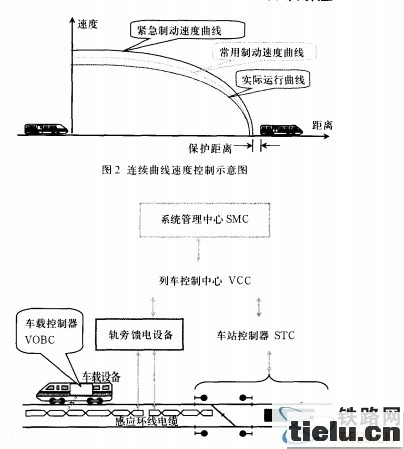

Seltrac列车自动控制系统是阿尔卡特(Alcate1)公司研制的一套基于通信的列车自动控制系统，它采用移动闭塞原理，以电缆环线作为车一地双向信息传输方式，集ATP、ATS、ATO于一身，实现对列车运行的安全控制。Seltrac列车自动控制系统以电缆环线作为车一地双向信息传输方式，采用了移动闭塞原理。其速度控制曲线如图2所示。典型的Seltrac移动闭塞系统主要由三个控制层次，共5个子系统构成，如图3所示。管理层，由系统管理中心(SMC)子系统构成，主要实现ATS功能，对列车进行自动监督和实现知识讲座图2连续曲线速度控制示意图。d一^；系统管理中心SMC。、9列车控制中心于电缆环线传输方式的移动l羽塞AT乙系统框图调度管理。操作层：由列车控制中心(VCC)子系统构成，负责计算列车的安全运行间隔。它综合来自车载控制器(rOBC)的列车位置、速度、运行方向信息和来自车站控制器(STC)的轨旁设备(如道岔等)的状态信息，实现列车的运行和轨旁设备的联锁，达到在移动闭塞运行方式下控制列车安全运行的功能。执行层：由车站控制器(STC)、车载控制器(VOBC)和感应环线3个子系统构成，负责解释和执行VCC发来的控制命令，并向VCC报告所辖设备的状态信息。其中STC负责对轨旁设备(道岔、计轴器、站台发车表示器、站台屏蔽门等)的控制和信息采集、VOBC则对列车的运行进行控制并反馈列车的状态信息、而感应环线则是列车和VCC间通信的传输介质，同时系统利用环线电缆、环线电缆交叉，以及VOBC中的转速器实现对列车的定位。SMC子系统主要由运行图调整服务器(SRS)、数据日志工作站、网络交换机及各SMC工作站等设备组成的双冗余以太网。列车控制中心(VCC)子系统包括：中央处理、中央时钟、中央输入、中央输出、通信接口和用户62铁路通信信号T程技术(RSCE)2006年8月维普资讯http://www.cqvip.comNewsAbroad马德里的两条地铁线路选定CBTC得到马德里地铁公司1．04亿欧元的合同授标之后，庞巴迪运输公司正在对欧洲地铁安装其第一个基于通信的列车控制系统。马德里地铁公司面临其l号和6号线的改造，已经选定了庞巴迪运输公司Cityflo450基于通信的列车控制系统(CBTC)。
